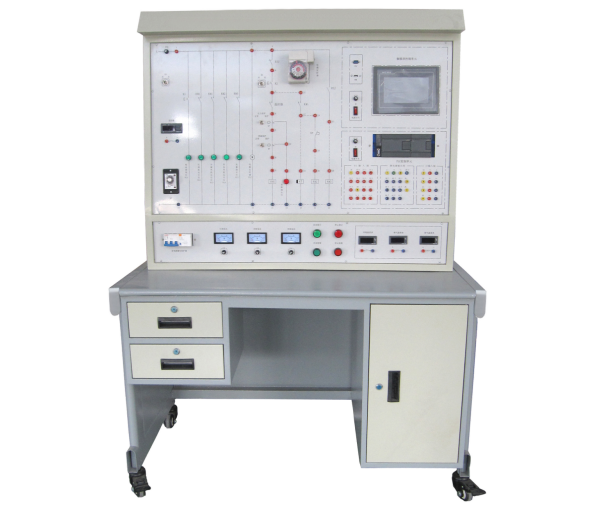

LG-LXZL06型小型冷庫電氣實訓智能考核裝置

一、設備配置及參數
1、小型冷庫電氣實訓智能考核裝置電氣控制箱部分包括控制繼電器、交流接觸器、中間繼電器、熱保護繼電器等。
2、面板上印有小型冷庫電氣控制原理圖并設有相應測試點、提供低壓斷路器、壓力控制器、溫度控制器、時間繼電器、供液電磁閥、各種保護指示燈及各種控制按鈕等。
3、小型冷庫電氣實訓智能考核裝置實訓桌為1.2mm鈑金及噴塑結構，桌面為防火、防水、耐磨高密度板，設有兩個大抽屜，實訓桌設置有帶鎖定功能的四個萬向輪。
4、智能設故模塊包括液晶顯示屏、無線模塊、智能答題器及PVC輕觸操作鍵盤組成。滿足通過鍵盤手動或教師電腦無線設置故障，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上，老師在教師機上根據學生上傳的信息對學生的考核結果進行自動評分，并將其保存下來，供以后進行查詢或打印。
5、小型冷庫電氣實訓智能考核裝置智能化考核軟件能利用大數據信息構建實訓室云管理服務平臺，平臺包含學生課程申請和教師課程管理。學生模塊部分包含實驗預習，實驗過程視頻演示，掃碼簽到，實驗結果上傳等，教師模塊部分包含處理學生申請，新增課程，課程設置，課程對應的題庫設置等。
6、整個電氣考核系統采用雙系統進行考核，既可以通過電腦進行考核，也可以通過移動端進行考核。
7、電氣應采用開放式設計，不僅可以完成考核，學員也可以進行小型冷庫電氣自主設計及接線。
8、無線智能考核系統包含嵌入式多路網絡控制器，工業無線路由器、無線終端顯示器和智能考核軟件。
9、嵌入式多路網絡控制器采用高性能嵌入式Cortex-M3微處理器，具有高集成度和低功耗的特點，運行頻率100MHz。
10、數據接口為電源電壓12V/2A,5VDC輸出，可直接驅動16路的繼電器工作，端口允許的最大電壓/電流，AC250/10A,開關壽命5萬次以上，支持離線，以太網接口。
11、支持局域網控制、遠程控制、控制狀態精確反饋、自定義設備。
12、安全的系統架構，采用硬件密碼和賬號驗證。
13、配套專用考核APP，通過無線彩色觸摸屏對系統進行故障設置或恢復，可以支持不少于12路故障同時設置或對故障進行恢復，也可以根據需要進行故障交叉設置。
14、工業級無線路由器（AP）支持IEEE802.11b/g/n標準，300M傳輸速率，支持2.4無線網絡頻率。
15、數據測量、處理及顯示設備滿足Windows10操作系統，固態硬盤容量1T，Intel i7系列處理器，內存容量16G，獨立顯卡容量2G，顯示器尺寸25寸。
16、二維碼識別功能：能通過手機掃描獲得該產品的相關資料。

二、技術參數：
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz。
2、裝置容量：1.45kVA。
3、安全保護：具有漏電流保護裝置，安全符合國家標準。
4、交流電源提供控制屏工作所需的三相交流電源，可由電源總開關來控制，配有一只指針式交流電壓表，通過切換開關可指示輸入電網電壓值。
5、設有電流型漏電保護、過流保護、過載保護、接地保護。
三、功能
1、能實現供電電源異常，故障現象。
2、能實現冷凝風機異常，故障現象。
3、能實現KM1線圈斷路，故障現象。
4、能實現主電路控制接觸器異常。
5、能實現化霜加熱絲控制繼電器異常，故障現象。
6、能實現化霜繼電器壞，故障現象。
7、能實現溫控器異常，故障現象。
8、能實現冷風機控制電路異常，故障現象。
9、能實現輔助電路控制異常，故障現象。
10、能實現壓縮機異常，故障現象。
11、能實現壓力開關異常，故障現象。
